สาเหตุทั่วไปของการเปลี่ยนรูปถ้วยกระดาษอย่างยั่งยืน

ถ้วยกระดาษที่ยั่งยืนซึ่งใช้กันอย่างแพร่หลายเป็นภาชนะแบบใช้แล้วทิ้งในชีวิตสมัยใหม่ มักแสดงปรากฏการณ์การเสียรูปต่างๆ เมื่อถือเครื่องดื่มที่มีอุณหภูมิต่างกัน รวมถึงการเยื้องตัวถ้วย การนูนก้น และการเสียรูปของขอบ เบื้องหลังการเสียรูปที่เรียบง่ายเหล่านี้มีกลไกที่ซับซ้อนซึ่งเกี่ยวข้องกับหลายสาขา เช่น วัสดุศาสตร์ อุณหพลศาสตร์ และกลศาสตร์ของไหล การทำความเข้าใจสาเหตุของการเสียรูปเหล่านี้ไม่เพียงแต่ช่วยให้ผู้บริโภคใช้งานได้เท่านั้นถ้วยกระดาษที่ยั่งยืนอย่างถูกต้อง แต่ยังเป็นพื้นฐานทางวิทยาศาสตร์สำหรับผู้ผลิตถ้วยกระดาษในการเพิ่มประสิทธิภาพการออกแบบผลิตภัณฑ์

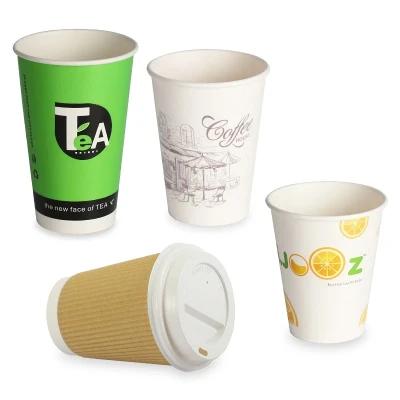

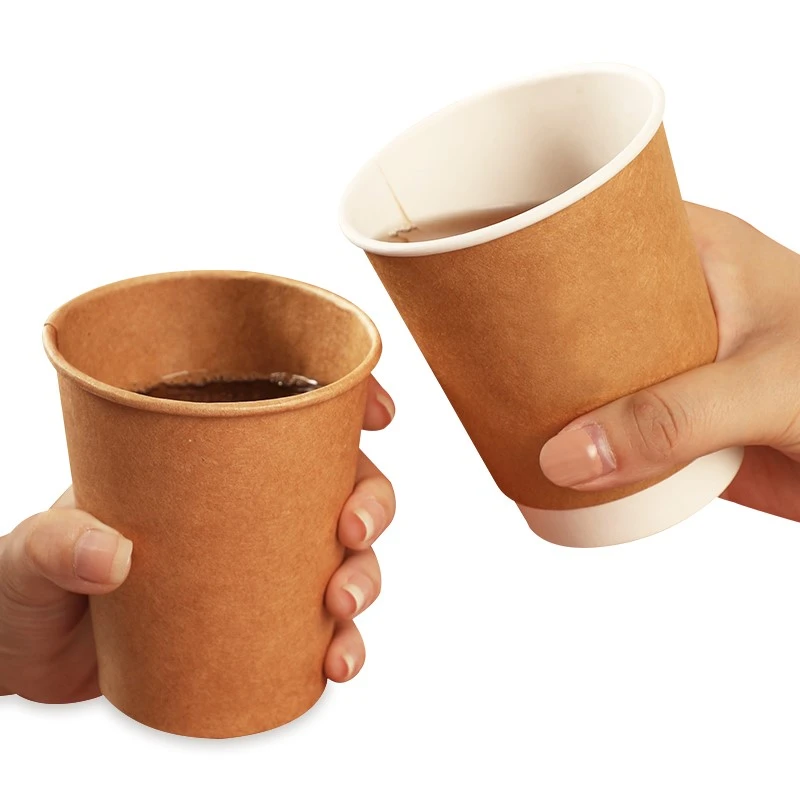

การออกแบบถ้วยกระดาษที่ยั่งยืนแบบต่างๆ และคุณลักษณะทางโครงสร้าง

I. โครงสร้างพื้นฐานของถ้วยกระดาษที่ยั่งยืน

ทันสมัยถ้วยกระดาษที่ยั่งยืนใช้โครงสร้างคอมโพสิตหลาย-ชั้นเพื่อตอบสนองความต้องการของสถานการณ์การใช้งานที่แตกต่างกัน โครงสร้างถ้วยกระดาษทั่วไปประกอบด้วยสามชั้นหลัก: ชั้นกระดาษด้านนอก ชั้นฐานกระดาษตรงกลาง และชั้นกันน้ำด้านใน การออกแบบโครงสร้างนี้ในขณะที่มีฟังก์ชันการใช้งานก็สร้างโอกาสในการเสียรูปได้เช่นกัน

ชั้นกระดาษด้านนอกมักจะใช้กระดาษคราฟท์เกรดอาหาร-หรือกระดาษแข็งฟอกขาว ซึ่งมีความแข็งและสามารถพิมพ์ได้ดี ชั้นฐานกระดาษตรงกลางเป็นโครงสร้างหลักของถ้วยกระดาษ ทำจากเส้นใยพืชแปรรูป ซึ่งมักจะเป็นเยื่อไม้บริสุทธิ์ 100% ชั้นกันน้ำด้านในมีความสำคัญอย่างยิ่งในการป้องกันการรั่วไหลของของเหลว ถ้วยกระดาษที่ยั่งยืนแบบดั้งเดิมใช้การเคลือบโพลีเอทิลีน (PE) ในขณะที่ในช่วงไม่กี่ปีที่ผ่านมา วัสดุที่ย่อยสลายได้ทางชีวภาพ เช่น กรดโพลิแลกติก (PLA) ก็ปรากฏขึ้นเช่นกัน

เป็นที่น่าสังเกตว่าถ้วยกระดาษที่ยั่งยืนสำหรับการใช้งานที่แตกต่างกันมีความแตกต่างอย่างมีนัยสำคัญในการออกแบบโครงสร้าง ถ้วยเครื่องดื่มร้อนมักจะใช้การเคลือบ PE -ด้านเดียวที่มีความหนา 15-20 ไมโครเมตร ในขณะที่ถ้วยเครื่องดื่มเย็นต้องใช้การเคลือบ PE สองชั้น โดยจะเพิ่มความหนาเป็น 18-22 ไมโครเมตร ความแตกต่างในการออกแบบนี้ส่งผลโดยตรงต่อพฤติกรรมการเปลี่ยนรูปของถ้วยกระดาษที่ยั่งยืนในสภาพแวดล้อมที่มีอุณหภูมิต่างกัน

นอกจากนี้ยังส่งผลต่อพฤติกรรมการเสียรูปของถ้วยกระดาษด้วย

ครั้งที่สอง กลไกการเปลี่ยนรูปถ้วยกระดาษในสถานการณ์เครื่องดื่มร้อน

2.1 การวิเคราะห์การนำความร้อนและความเครียดจากความร้อน

เมื่อถ้วยกระดาษใส่เครื่องดื่มร้อน ความร้อนจะถูกถ่ายโอนอย่างรวดเร็วจากของเหลวที่มีอุณหภูมิสูง-ไปยังผนังถ้วย ซึ่งเป็นกระบวนการที่เกี่ยวข้องกับกลไกการนำความร้อนที่ซับซ้อน กระดาษเป็นฉนวนความร้อนที่ไม่ดี เมื่อเทน้ำเดือดลงในถ้วยกระดาษ ความร้อนจะถูกถ่ายโอนไปยังพื้นผิวถ้วยอย่างรวดเร็ว ทำให้อุณหภูมิของกระดาษสูงขึ้นอย่างรวดเร็ว ทำให้ยากต่อการรักษารูปร่างและความสมบูรณ์ของถ้วย

การเปลี่ยนรูปเนื่องจากความร้อนของถ้วยกระดาษกับเครื่องดื่มร้อน

การถ่ายเทความร้อนอย่างรวดเร็วนี้ทำให้เกิดการไล่ระดับอุณหภูมิภายในถ้วยกระดาษอย่างมีนัยสำคัญ ผนังด้านในของถ้วยสัมผัสโดยตรงกับเครื่องดื่มร้อน และอุณหภูมิใกล้กับอุณหภูมิของเหลว (ปกติคือ 80-100 องศา ) ในขณะที่อุณหภูมิผนังด้านนอกค่อนข้างต่ำกว่า ความแตกต่างของอุณหภูมิระหว่างภายในและภายนอกทำให้เกิดการขยายตัวทางความร้อนที่ไม่สม่ำเสมอของวัสดุ ซึ่งส่งผลให้เกิดความเครียดจากความร้อน เมื่อความเครียดจากความร้อนเกินกำลังครากของวัสดุ ถ้วยกระดาษจะเปลี่ยนรูป

ตามทฤษฎีความเครียดจากความร้อน การเสียรูปและแรงคืนสภาพที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิเรียกว่าความเครียดจากความร้อน ขนาดของความเค้นจากความร้อนขึ้นอยู่กับสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนของวัสดุ โมดูลัสยืดหยุ่น และขนาดของการเปลี่ยนแปลงของอุณหภูมิ สำหรับโครงสร้างคอมโพสิต เช่น ถ้วยกระดาษที่ยั่งยืน ความแตกต่างของค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนระหว่างชั้นวัสดุที่แตกต่างกันจะทำให้เกิดความเครียดระหว่างชั้น ซึ่งเป็นหนึ่งในสาเหตุสำคัญที่ทำให้ถ้วยกระดาษเสียรูป

2.2 กลไกการเกิดอาการกดทับร่างกายคัพ

อาการกดทับร่างกายของถ้วยเป็นหนึ่งในปรากฏการณ์การเสียรูปที่พบบ่อยที่สุดในสถานการณ์เครื่องดื่มร้อน ถ้วยกระดาษธรรมดาที่วางอยู่ในน้ำร้อนอุณหภูมิ 90 องศา เป็นเวลา 5 นาที สามารถสัมผัสความกดอากาศได้ถึง 1.2 ซม. การก่อตัวของภาวะซึมเศร้านี้เกี่ยวข้องกับผลรวมของปัจจัยหลายประการ

ขั้นแรก เครื่องดื่มร้อนจะทำให้วัสดุผนังถ้วยนิ่มลง อุณหภูมิสูงทำให้ถ้วยกระดาษมีแนวโน้มที่จะอ่อนตัวและเสียรูปได้ สาเหตุหลักมาจากการออกแบบโครงสร้างที่ไม่สมเหตุสมผลซึ่งไม่สามารถทนต่อผลกระทบของสภาพแวดล้อมที่มีอุณหภูมิสูง-ได้ การเคลือบ PE จะอ่อนตัวลงที่อุณหภูมิสูง และคุณสมบัติทางกลจะลดลงอย่างมาก ในขณะเดียวกัน เส้นใยกระดาษก็สูญเสียความแข็งแรงบางส่วนในสภาพแวดล้อมที่มีอุณหภูมิสูง-และ-ความชื้นสูง

ประการที่สองการก่อตัวของความแตกต่างของแรงกดดันภายในและภายนอกทำให้ระดับความซึมเศร้ารุนแรงขึ้น เมื่ออุณหภูมิของของเหลวภายในถ้วยเพิ่มขึ้น อากาศภายในถ้วยก็จะขยายตัวด้วย หากช่องเปิดของถ้วยปิดหรือปิดบางส่วน อากาศที่ขยายตัวจะไม่สามารถปล่อยออกมาได้ทันเวลา ทำให้เกิดแรงดันเชิงบวกภายในถ้วย อย่างไรก็ตาม เมื่ออุณหภูมิของของเหลวค่อยๆ ลดลง อากาศภายในถ้วยจะเย็นลงและหดตัวลง ทำให้เกิดแรงดันลบ แรงดันลบนี้ทำให้ตัวถ้วยเยื้องเข้าด้านใน

นอกจากนี้ แอนไอโซโทรปีของวัสดุยังเป็นปัจจัยสำคัญที่นำไปสู่การกดตัวของคัพ ในระหว่างกระบวนการผลิตถ้วยกระดาษที่ยั่งยืน เส้นใยกระดาษจะสร้างทิศทางที่แน่นอน อาจมีความแตกต่างในค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนและโมดูลัสยืดหยุ่นของวัสดุในทิศทางแนวรัศมีและแนวแกน แอนไอโซโทรปีนี้นำไปสู่การ-เปลี่ยนรูปไม่สม่ำเสมอเมื่ออุณหภูมิเปลี่ยนแปลง ส่งผลให้ตัวถ้วยแสดงรูปร่างกดที่ไม่สมมาตร

2.3 สาเหตุของการโป่งก้น

สอดคล้องกับการกดตัวของถ้วย การนูนก้นเป็นอีกปรากฏการณ์การเสียรูปที่พบบ่อยในสถานการณ์เครื่องดื่มร้อน ด้านล่างของถ้วยกระดาษแบบใช้แล้วทิ้งมักจะได้รับการออกแบบให้มีโครงสร้างเว้าด้านในที่เห็นได้ชัดเจน โดยด้านล่างเว้าประมาณ 5 มม. การออกแบบนี้เป็นมาตรการป้องกันจริง ๆ เพื่อรับมือกับการขยายตัวทางความร้อน เมื่อเติมน้ำร้อนลงในถ้วยพลาสติก ถ้วยจะขยายออกและก้นจะขยายออกด้วย การเยื้องเล็กๆ ได้รับการออกแบบมาเพื่อบรรเทาและดูดซับการขยายตัวจากความร้อน ป้องกันไม่ให้ก้นโป่ง และช่วยให้ถ้วยรักษาสมดุลผ่านการรองรับของขอบ อย่างไรก็ตาม เมื่อการขยายตัวเนื่องจากความร้อนเกินความคาดหมายในการออกแบบ อาจเกิดการผิดรูปนูนของก้นเครื่องได้

กลไกหลักสำหรับการปูดด้านล่าง ได้แก่ การขยายตัวเนื่องจากความร้อนทำให้วัสดุด้านล่างขยายตัวออกไปด้านนอก แรงดันอุทกสถิตจากของเหลวที่ออกแรงภายนอกเพิ่มเติมที่ด้านล่าง และความไม่มั่นคงทางกลของโครงสร้างด้านล่าง เมื่อผลรวมของปัจจัยเหล่านี้เกินความสามารถในการรับน้ำหนัก-ของวัสดุด้านล่าง จะเกิดการผิดรูปนูนเกิดขึ้น

2.4 ปัจจัยที่ส่งผลต่อการเปลี่ยนรูปขอบคัพ

การเสียรูปของขอบถ้วยในสถานการณ์เครื่องดื่มร้อนอาจเกิดจากการบานออกด้านนอกหรือการโค้งงอของขอบ เนื่องจากเป็นหนึ่งในชิ้นส่วนที่เปราะบางที่สุดของถ้วยกระดาษ การเสียรูปของขอบล้อจึงไม่เพียงส่งผลต่อประสบการณ์การใช้งานของผู้ใช้เท่านั้น แต่ยังอาจนำไปสู่การรั่วไหลของของเหลวอีกด้วย

สาเหตุหลักที่ทำให้ขอบล้อเสียรูป ได้แก่: ความเข้มข้นของความเครียดจากความร้อนในบริเวณขอบล้อ เนื่องจากเป็นส่วนหนึ่งของตัวถ้วยที่สัมผัสโดยตรงกับสภาพแวดล้อมภายนอกมากที่สุด ความเค้นเชิงกลจากการหยิบจับหรือแรงกดของฝา และลดความแข็งแรงเนื่องจากการอ่อนตัวของวัสดุ เมื่ออุณหภูมิขอบล้อสูงขึ้น การเคลือบ PE จะอ่อนตัวลง ซึ่งช่วยลดความต้านทานต่อการเสียรูปของขอบล้อได้อย่างมาก

เพื่อปรับปรุงความต้านทานต่อการเสียรูปของขอบล้อ ถ้วยกระดาษที่ยั่งยืนสมัยใหม่มักใช้การออกแบบขอบล้อแบบม้วน-สองชั้นที่มีความหนา 1.5-2 มม. และสามารถฝังแถบพลาสติก PE ที่มีเส้นผ่านศูนย์กลาง 1-1.5 มม. ไว้ภายในขอบล้อแบบม้วนเพื่อเพิ่มความต้านทานการโค้งงอ การออกแบบนี้ช่วยกระจายแรงเค้นได้อย่างมีประสิทธิภาพและปรับปรุงความแข็งแรงโดยรวมของขอบล้อ

2.5 ความแตกต่างของการเสียรูปที่อุณหภูมิเครื่องดื่มร้อนที่แตกต่างกัน

ระดับของการเสียรูปของถ้วยกระดาษมีความสัมพันธ์อย่างใกล้ชิดกับอุณหภูมิเครื่องดื่มร้อน ตามมาตรฐานสากล การทดสอบการเปลี่ยนรูปเนื่องจากความร้อนกำหนดให้ถ้วยต้องไม่เสียรูปภายใน 30 นาทีในน้ำที่มีอุณหภูมิ 85 องศา อย่างไรก็ตามในการใช้งานจริงอุณหภูมิของเครื่องดื่มร้อนมักจะเกินมาตรฐานนี้

ที่อุณหภูมิทดสอบ 3 ระดับคือ 70 องศา 90 องศา และ 100 องศา พฤติกรรมการเปลี่ยนรูปของถ้วยกระดาษแบบยั่งยืนแสดงให้เห็นความแตกต่างอย่างมีนัยสำคัญ ที่ 70 องศา โดยทั่วไปแล้วถ้วยกระดาษที่ยั่งยืนจะคงรูปร่างไว้ ที่ 90 องศา การเสียรูปเล็กน้อยเริ่มเกิดขึ้น ที่ 100 องศา การเสียรูปจะรุนแรงขึ้นอย่างมาก ซึ่งอาจนำไปสู่การเยื้องอย่างรุนแรงของตัวถ้วย ก้นโป่ง หรือแม้แต่ผนังถ้วยแตก

ประสิทธิภาพของถ้วยกระดาษยั่งยืนยี่ห้อต่างๆ ก็แตกต่างกันไปในสถานการณ์เครื่องดื่มร้อนด้วย ตัวอย่างเช่น ถ้วยกระดาษที่ยั่งยืนของ Starbucks เนื่องจากมี PE เสริมแรงและการออกแบบสองชั้น- สามารถคงรูปร่างไว้ได้เป็นเวลา 45 นาทีที่ 90 องศา ความแตกต่างนี้ส่วนใหญ่เกิดจากการแปรผันในการเลือกใช้วัสดุ การออกแบบโครงสร้าง และกระบวนการผลิต

ที่สาม กลไกการเปลี่ยนรูปของถ้วยกระดาษที่ยั่งยืนในสถานการณ์เครื่องดื่มเย็น

3.1 การก่อตัวและอิทธิพลของความแตกต่างของความดันภายในและภายนอก

กลไกการเสียรูปหลักของถ้วยกระดาษที่ยั่งยืนในสถานการณ์เครื่องดื่มเย็นแตกต่างอย่างมากจากสถานการณ์เครื่องดื่มร้อน เมื่อถ้วยกระดาษบรรจุเครื่องดื่มเย็นๆ อากาศภายในถ้วยจะเย็นลงและหดตัว ส่งผลให้ความดันภายในลดลง ความดันที่ลดลงนี้ส่งผลให้ความกดอากาศภายนอก (ความดันบรรยากาศ) ค่อนข้างสูงขึ้น ทำให้ถ้วยกระดาษยุบเข้าด้านใน

โดยเฉพาะอย่างยิ่ง หากปิดถ้วยและวางไว้ในสภาพแวดล้อมที่มีอุณหภูมิต่ำ- อากาศภายในถ้วยจะเย็นลงเร็วกว่าอากาศภายนอก ซึ่งหมายความว่าแรงดันที่เกิดจากอากาศภายนอกจะมากกว่าแรงดันอากาศภายในถ้วย ส่งผลให้ถ้วยยุบลง ปรากฏการณ์นี้เป็นไปตามกฎของชาร์ลส์ ซึ่งระบุว่าปริมาตรของก๊าซเป็นสัดส่วนโดยตรงกับอุณหภูมิสัมบูรณ์

ในการใช้งานจริง อุณหภูมิของเครื่องดื่มเย็นๆ มักจะอยู่ระหว่าง 0-10 องศา เมื่ออุณหภูมิห้องอยู่ที่ประมาณ 25 องศา อุณหภูมิภายในและภายนอกถ้วยจะต่างกันถึง 15-25 องศา ตามกฎของแก๊สในอุดมคติ ความแตกต่างของอุณหภูมินี้อาจทำให้ปริมาตรอากาศภายในถ้วยหดตัวประมาณ 5-8% หากช่องเปิดถ้วยถูกปิดผนึก จะเกิดแรงดันลบประมาณ 5-8% ภายในถ้วย ซึ่งเทียบเท่ากับความแตกต่างของแรงดัน 0.5-0.8 บรรยากาศ

แม้ว่าความแตกต่างของแรงดันนี้อาจดูเล็กน้อย แต่ก็เพียงพอที่จะทำให้เกิดการเสียรูปอย่างมีนัยสำคัญในถ้วยกระดาษที่ยั่งยืนซึ่งค่อนข้างอ่อนแอ โดยเฉพาะอย่างยิ่งเมื่อถ้วยกระดาษขาดความแข็งแกร่งเพียงพอ ทำให้เสี่ยงต่อการพังทลายลงภายใต้แรงกดดันด้านลบ

3.2 กลไกอิทธิพลของการควบแน่นของไอน้ำ

การควบแน่นของไอน้ำเป็นอีกปัจจัยสำคัญในการเปลี่ยนรูปในสถานการณ์เครื่องดื่มเย็น เมื่อถ้วยกระดาษบรรจุเครื่องดื่มเย็นๆ อุณหภูมิผนังถ้วยจะต่ำกว่าอุณหภูมิจุดน้ำค้างโดยรอบ ทำให้ไอน้ำในอากาศควบแน่นเป็นหยดน้ำเล็กๆ บนพื้นผิวของผนังถ้วย

หากใช้ถ้วยเครื่องดื่มร้อน (ที่มีเพียงการเคลือบ PE ภายใน) สำหรับเครื่องดื่มเย็น จะเกิดการควบแน่นที่ผนังด้านนอกของถ้วยได้ง่าย ส่งผลให้ตัวถ้วยอ่อนตัวและเสียรูป เนื่องจากด้านนอกของถ้วยเครื่องดื่มร้อนไม่มีชั้นกันน้ำ และน้ำที่ควบแน่นจะแทรกซึมเข้าไปในเส้นใยกระดาษโดยตรง ทำให้กระดาษดูดซับน้ำและทำให้นิ่มลง ผลกระทบของการควบแน่นต่อความแข็งแรงของถ้วยกระดาษที่ยั่งยืนนั้นมีหลายแง่มุม ประการแรก การซึมผ่านของความชื้นจะทำให้เส้นใยกระดาษขยายตัว ขัดขวางโครงสร้างเส้นใยเดิม และลดคุณสมบัติทางกลของกระดาษ ประการที่สอง น้ำทำหน้าที่เป็นพลาสติไซเซอร์ ช่วยลดแรงยึดเกาะระหว่างเส้นใยกระดาษ และทำให้กระดาษนิ่มลง ในที่สุด การสัมผัสกับความชื้นอย่างต่อเนื่องสามารถนำไปสู่การเสื่อมสภาพของเส้นใย และการใช้งานในระยะยาว-จะส่งผลร้ายแรงต่อความสมบูรณ์ของโครงสร้างของถ้วยกระดาษ

ผลการศึกษาพบว่าถ้วยเครื่องดื่มเย็นจำเป็นต้องมีการเคลือบ PE สองชั้น- ชั้นนอกช่วยป้องกันการควบแน่นไม่ให้ผนังถ้วยอ่อนลง ถ้วยเครื่องดื่มเย็น PE สองชั้น-มีพื้นผิวที่ดี รักษาความเย็น และป้องกันการควบแน่นไม่ให้ซึมเข้าไปในผนังด้านนอก การออกแบบนี้ช่วยแก้ปัญหาถ้วยอ่อนตัวเนื่องจากการควบแน่นได้อย่างมีประสิทธิภาพ

3.3 การเปลี่ยนแปลงประสิทธิภาพของวัสดุในสภาพแวดล้อมที่มีอุณหภูมิต่ำ-

ในสภาพแวดล้อมที่มีอุณหภูมิต่ำ- คุณสมบัติทางกลของวัสดุถ้วยกระดาษจะมีการเปลี่ยนแปลงที่สำคัญ อุณหภูมิต่ำทำให้วัสดุเปราะ ลดความเหนียวและความต้านทานต่อการเสียรูป เมื่ออุณหภูมิต่ำกว่า -20 องศา ถ้วยกระดาษอาจเปราะ เพิ่มความเสี่ยงต่อการแตกร้าวหรือแตกหักได้

สำหรับเส้นใยกระดาษ อุณหภูมิต่ำทำให้เกิดการหดตัวของเส้นใย และเพิ่มความเครียดภายใน ในเวลาเดียวกัน น้ำอาจแข็งตัวที่อุณหภูมิต่ำ ทำให้เกิดการขยายตัวของปริมาตรและทำให้โครงสร้างเส้นใยเสียหาย ความเสียหายนี้ไม่สามารถย้อนกลับได้และลดความแข็งแรงของถ้วยกระดาษลงอย่างมาก

การเคลือบ PE ยังได้รับการเปลี่ยนแปลงประสิทธิภาพที่อุณหภูมิต่ำอีกด้วย แม้ว่าอุณหภูมิการเปลี่ยนสถานะคล้ายแก้วของ PE จะต่ำมาก (ประมาณ -100 องศา) และการเปลี่ยนสถานะคล้ายแก้วจะไม่เกิดขึ้นที่อุณหภูมิเครื่องดื่มเย็นทั่วไป แต่โมดูลัสยืดหยุ่นจะเพิ่มขึ้นตามอุณหภูมิที่ลดลง ความแข็งที่เพิ่มขึ้นนี้ทำให้สารเคลือบไวต่อการแตกหักแบบเปราะมากขึ้น โดยเฉพาะอย่างยิ่งเมื่ออยู่ภายใต้ความเครียดทางกล

3.4 โหมดการเปลี่ยนรูปพิเศษในสถานการณ์เครื่องดื่มเย็น

ในสถานการณ์เครื่องดื่มเย็น นอกเหนือจากการเยื้องตัวถ้วยทั่วไปแล้ว โหมดการเปลี่ยนรูปพิเศษบางอย่างอาจเกิดขึ้นได้ การเสียรูปด้านล่างเป็นหนึ่งในนั้น เนื่องจากอุณหภูมิต่ำของเครื่องดื่มเย็นๆ ความแตกต่างของอุณหภูมิอย่างมากจึงเกิดขึ้นเมื่อด้านล่างของถ้วยสัมผัสโต๊ะโดยตรง ส่งผลให้วัสดุด้านล่างหดตัวไม่สม่ำเสมอและทำให้เกิดการเสียรูป

การเสียรูปของขอบถ้วยก็เป็นเรื่องปกติในสถานการณ์เครื่องดื่มเย็นเช่นกัน เมื่อขอบถ้วยสัมผัสกับการควบแน่นเป็นเวลานานจะดูดซับน้ำและทำให้นิ่มลง หากใช้แรงภายนอกในเวลานี้ (เช่น การจับมือหรือแรงกดฝา) ขอบถ้วยมีแนวโน้มที่จะเสียรูป นอกจากนี้ก๊าซคาร์บอนไดออกไซด์ในเครื่องดื่มเย็น ๆ ยังส่งผลต่อขอบถ้วยอีกด้วย

ถ้วยเครื่องดื่มเย็นที่ออกแบบมาเป็นพิเศษบางใบอาจเกิดการเสียรูปเฉพาะที่ ตัวอย่างเช่น ถ้วยกระดาษแบบยั่งยืนบางใบมีการเสริมโครงหรือโครงสร้างลูกฟูกในการออกแบบ โครงสร้างเหล่านี้อาจมีความเข้มข้นของความเครียดเนื่องจากการหดตัวของวัสดุที่อุณหภูมิต่ำ ซึ่งนำไปสู่การเสียรูปหรือการแตกร้าวเฉพาะที่

IV. อิทธิพลของเวลาต่อการเสียรูปของถ้วยกระดาษ

4.1 การทำให้อ่อนตัวลงอย่างต่อเนื่องเนื่องจากการโยกย้ายของความชื้น

ในระหว่างการใช้ถ้วยกระดาษที่ยั่งยืน การโยกย้ายของความชื้นเป็นกระบวนการต่อเนื่องที่นำไปสู่การทำให้วัสดุอ่อนตัวลงทีละน้อย เมื่อถ้วยกระดาษบรรจุของเหลว ความชื้นจะย้ายภายในวัสดุโดยผ่านการแพร่กระจายและการกระทำของเส้นเลือดฝอย กระบวนการโยกย้ายนี้มีความเกี่ยวข้องอย่างใกล้ชิดกับเวลา และนำไปสู่การเปลี่ยนแปลงที่ก้าวหน้าในประสิทธิภาพของถ้วยกระดาษ

ในกรณีของเครื่องดื่มร้อน อุณหภูมิสูงจะเร่งกระบวนการย้ายความชื้น ผลการศึกษาพบว่าหลังจากแช่ถ้วยกระดาษในน้ำอุ่นเป็นเวลา 10 วินาทีแล้วนำออก จะต้องกดเบาๆ ให้แบนด้วยไม้นวดแป้งเมื่อทำหัตถกรรม เพื่อเพิ่มความยืดหยุ่นของวัสดุในการขึ้นรูป นี่แสดงให้เห็นว่าแม้การสัมผัสกับความชื้นในระยะสั้น-ก็สามารถเปลี่ยนคุณสมบัติทางกายภาพของถ้วยกระดาษได้อย่างมาก

การสัมผัสกับความชื้นในระยะยาว-อาจทำให้ประสิทธิภาพของถ้วยกระดาษลดลงอย่างมาก ตัวอย่างเช่น ในบรรจุภัณฑ์นมถั่วเหลือง สารเติมแต่งหรือโมเลกุลขนาดเล็กที่ไม่ทำปฏิกิริยาในบุพลาสติกด้านในอาจเคลื่อนออกไปด้านนอก และอาจส่งผลต่อความปลอดภัยของอาหาร แม้ว่าสิ่งนี้จะเน้นไปที่การย้ายถิ่นทางเคมีเป็นหลัก แต่การเปลี่ยนแปลงคุณสมบัติทางกายภาพก็มีความสำคัญไม่แพ้กัน

ในการใช้งานจริง เวลาที่ถ้วยกระดาษเก็บของเหลวมักจะอยู่ในช่วงไม่กี่นาทีถึงหลายชั่วโมง ภายในกรอบเวลานี้ การเคลื่อนย้ายของความชื้นส่วนใหญ่เกิดขึ้นที่พื้นผิวและใกล้-พื้นที่ผิว เมื่อเวลาผ่านไป ความชื้นจะค่อยๆ แทรกซึมเข้าสู่ภายในของวัสดุ ส่งผลให้โดยรวมอ่อนตัวลง

4.2 ลักษณะการเสียรูปในช่วงเวลาที่ต่างกัน

ถ้วยกระดาษที่ยั่งยืนมีลักษณะการเสียรูปที่แตกต่างกันในช่วงเวลาการใช้งานที่แตกต่างกัน ตามมาตรฐานการทดสอบถ้วยกระดาษที่ยั่งยืนต้องผ่านการทดสอบประสิทธิภาพที่เกี่ยวข้อง-หลายครั้ง

สั้น-ตการทดสอบ erm (1 นาที) เน้นไปที่การเสียรูปทันทีเป็นหลัก ตัวอย่างเช่น การทดสอบการปิดผนึกด้านล่างต้องการให้เติมน้ำลงในถ้วยและปล่อยทิ้งไว้เป็นเวลา 1 นาที โดยไม่มีการรั่วไหลหรือเสียรูป การเสียรูปในช่วงเวลานี้ส่วนใหญ่เกิดจากการเปลี่ยนแปลงของอุณหภูมิและความเครียดที่เกิดขึ้นในทันที และมักจะสามารถย้อนกลับได้

การทดสอบระยะกลาง- (30 นาที - 2 ชั่วโมง) มุ่งเน้นไปที่ผลกระทบสะสม การทดสอบความต้านทานต่ออุณหภูมิต้องเติมน้ำร้อน 90 องศาลงในถ้วยและปล่อยทิ้งไว้ 1 นาที โดยไม่ทำให้นิ่ม รั่วซึม หรือมีกลิ่น อย่างไรก็ตาม ในการใช้งานจริง กรอบเวลา 30 นาทีถึง 2 ชั่วโมงจะสะท้อนถึงประสิทธิภาพที่แท้จริงของถ้วยกระดาษที่ยั่งยืนได้ดีกว่า ในช่วงเวลานี้ การเคลื่อนย้ายของความชื้นและการคลายความเครียดเริ่มมีผล และการเสียรูปอาจไม่สามารถกลับคืนสภาพเดิมได้

การทดสอบระยะยาว- (24 ชั่วโมง) เน้นที่ความทนทาน ตามมาตรฐานสากล ถ้วยที่เต็มไปด้วยน้ำอุณหภูมิ 4 องศาจะต้องสามารถกันการรั่วซึมได้-เป็นเวลา 24 ชั่วโมง การทดสอบนี้เป็นการจำลองการใช้ถ้วยกระดาษที่ยั่งยืน-ในระยะยาวในสภาพแวดล้อมที่มีการแช่เย็น ผลการศึกษาพบว่าถ้วยที่มีน้ำที่อุณหภูมิ 180 องศาฟาเรนไฮต์ (82 องศา) หรือสูงกว่านั้นมักจะเริ่มแสดงอาการเสื่อมสภาพหลังจากผ่านไป 12-24 ชั่วโมง ในขณะที่ถ้วยที่มีน้ำอุณหภูมิห้องจะอยู่ได้นานกว่า

4.3 ผลกระทบที่อาจเกิดขึ้นจากกิจกรรมของจุลินทรีย์

แม้ว่าจะไม่ใช่ปัจจัยหลักในการเสียรูป แต่กิจกรรมของจุลินทรีย์ก็สามารถส่งผลต่อความสมบูรณ์ของโครงสร้างของถ้วยกระดาษที่ยั่งยืนได้ภายใต้เงื่อนไขบางประการ เมื่อถ้วยกระดาษที่ยั่งยืนมีเครื่องดื่มที่มีน้ำตาลหรือของเหลวที่อุดมไปด้วยสารอาหาร- ถ้วยเหล่านั้นอาจสร้างสภาพแวดล้อมในการเจริญเติบโตให้กับจุลินทรีย์

กิจกรรมการเผาผลาญของจุลินทรีย์ทำให้เกิดกรดอินทรีย์ เอนไซม์ และสารอื่นๆ ที่สามารถย่อยสลายเส้นใยกระดาษหรือสร้างความเสียหายให้กับชั้นกันน้ำได้ แม้ว่าผลกระทบของกิจกรรมของจุลินทรีย์จะถูกจำกัดในช่วงอายุการใช้งานปกติของถ้วยกระดาษ (โดยปกติจะไม่เกิน 24 ชั่วโมง) ผลกระทบนี้อาจมีความสำคัญภายใต้การเก็บรักษาระยะยาว-หรือการใช้งานที่ไม่เหมาะสม

นอกจากนี้ การเจริญเติบโตของเชื้อรายังสร้างสปอร์และไมซีเลียม ซึ่งสามารถทำลายโครงสร้างเส้นใยของกระดาษ ส่งผลให้ความแข็งแรงลดลง ความเสี่ยงนี้เพิ่มขึ้นอย่างมาก โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีความชื้นสูง- ดังนั้นควรเก็บถ้วยกระดาษที่ยั่งยืนไว้ในสภาพแวดล้อมที่แห้งและมีอากาศถ่ายเท และใช้ภายในอายุการเก็บรักษา

V. อิทธิพลของการออกแบบโครงสร้างต่อการเสียรูป

5.1 การเพิ่มประสิทธิภาพเชิงกลของ Cup Body Taper

ความเรียวของตัวคัพเป็นตัวแปรสำคัญในการออกแบบถ้วยกระดาษ และมีผลกระทบอย่างมากต่อการควบคุมการเสียรูป ความเรียวของถ้วยกระดาษมาตรฐานจะอยู่ที่ประมาณ 5 องศา -7 องศา ซึ่งสามารถเพิ่มได้ถึง 8 องศา -10 องศา ตัวอย่างเช่น แก้วเครื่องดื่มร้อนของ Starbucks มีลักษณะเรียว 9 องศา

หลักการทางกลของการออกแบบเรียวนั้นขึ้นอยู่กับผลการกระจายแรงดัน โครงสร้างเรียวด้านบนและด้านล่างที่กว้างขึ้นสามารถกระจายแรงกดในแนวตั้ง (เช่น การซ้อน น้ำหนักของเหลว) ไปยังด้านข้างของตัวถ้วย ช่วยลดความเครียดเฉพาะที่ การออกแบบนี้ไม่เพียงแต่ช่วยลดความเครียดที่เข้มข้นที่ด้านล่างของถ้วยเท่านั้น แต่ยังช่วยให้วางซ้อนกันได้แน่นขึ้น ลดการสั่นระหว่างการขนส่ง การออกแบบที่ได้รับการปรับปรุงบางประเภทยังใช้มุมเทเปอร์ที่ใหญ่ขึ้นอีกด้วย ตัวอย่างเช่น ผลิตภัณฑ์บางอย่างใช้มุมเอียงสีทอง 15 องศา ทำให้เกิดระบบรองรับรูปสามเหลี่ยม การออกแบบนี้ช่วยเพิ่มเสถียรภาพของโครงสร้างและสามารถทนต่อแรงกดดันภายนอกได้มากขึ้น

ผลกระทบของมุมเทเปอร์ต่อการเสียรูปส่วนใหญ่จะสะท้อนให้เห็นใน: การลดการเยื้องของตัวถ้วย เนื่องจากแรงดันแบบกระจายจะช่วยลดความเข้มข้นของความเค้นเฉพาะที่ เพิ่มเสถียรภาพด้านล่าง เนื่องจากพื้นที่รองรับที่เพิ่มขึ้นช่วยเพิ่ม-ความสามารถในการรับน้ำหนัก และปรับปรุงประสิทธิภาพในการเรียงซ้อน เนื่องจากการออกแบบทรงกรวยช่วยให้วางถ้วยซ้อนกันได้อย่างปลอดภัย

5.2 นวัตกรรมการออกแบบโครงสร้างด้านล่าง

ด้านล่างของถ้วยเป็นส่วนหลักของถ้วยกระดาษที่รับแรงกด และการออกแบบส่งผลโดยตรงต่อเสถียรภาพโดยรวมและความต้านทานการเสียรูป

การออกแบบวงแหวนรองรับก้นถ้วยถือเป็นนวัตกรรมใหม่ ส่วนที่ยื่นออกมาเป็นรูปวงแหวน-ถูกกดที่ด้านในของก้นถ้วย โดยมีความสูง 0.5-1 มม. สร้างโครงสร้างรองรับ "แบบแขวน" เพื่อป้องกันไม่ให้ก้นถ้วยสัมผัสโดยตรงกับโต๊ะและเปลี่ยนรูปภายใต้แรงกดดัน ตัวอย่างทั่วไปของการออกแบบนี้คือแก้วเครื่องดื่มเย็นของ McDonald

การออกแบบอีกอย่างหนึ่งคือการทำให้ก้นถ้วยหนาขึ้นหรือเพิ่มโครงเสริมรูปวงแหวน การออกแบบนี้จะเพิ่มพื้นที่สัมผัสระหว่างก้นถ้วยและพื้นผิวรองรับ กระจายน้ำหนักของถ้วยกระดาษ ลดจุดศูนย์ถ่วง และปรับปรุงเสถียรภาพ การทำให้ก้นถ้วยหนาขึ้นมักจะเกี่ยวข้องกับการเพิ่มจำนวนชั้นกระดาษในท้องถิ่นหรือใช้กระดาษแกรมที่สูงขึ้น
ในการออกแบบพิเศษบางอย่าง จะมีการใช้โครงสร้างบานออกด้านนอก-ด้วย ฐานของตัวบรรจุภัณฑ์กระดาษที่ซ้อนกันได้ทำให้เกิดโครงสร้างบานออกด้านนอก-ซึ่งมีเส้นผ่านศูนย์กลางเพิ่มขึ้น โครงสร้างนี้สามารถป้องกันการเสียรูประหว่างการวางซ้อนและป้องกันไม่ให้คอนเทนเนอร์เลื่อนออกจากโครงสร้างรองรับระหว่างการวางซ้อน

นวัตกรรมในโครงสร้างด้านล่างยังรวมถึง: การออกแบบกันลื่น- การเพิ่มแรงเสียดทานผ่านลวดลายด้านล่างหรือส่วนที่ยื่นออกมา การออกแบบกันกระแทกโดยใช้วัสดุยืดหยุ่นหรือโครงสร้างลูกฟูกเพื่อดูดซับแรงกระแทก และการออกแบบระบบระบายน้ำโดยวางร่องระบายน้ำด้านล่างเพื่อป้องกันการสะสมตัวของไอน้ำ

5.3 มาตรการเสริมการออกแบบปากถ้วย

ปากถ้วยเป็นส่วนหนึ่งของถ้วยกระดาษที่มีแนวโน้มที่จะเปลี่ยนรูปได้ง่ายที่สุด และการออกแบบก็มีความสำคัญอย่างยิ่งต่อประสิทธิภาพโดยรวม

การออกแบบขอบม้วน-เป็นวิธีการที่ใช้กันทั่วไปในการเสริมความแข็งแรงของปากถ้วย การใช้ขอบรีดคู่ (ความหนา 1.5-2 มม.) แทนขอบรีดเดี่ยว สามารถฝังแถบพลาสติก PE (เส้นผ่านศูนย์กลาง 1-1.5 มม.) ไว้ในขอบรีดเพื่อเพิ่มความต้านทานการดัดงอของปากถ้วย การออกแบบนี้มักใช้ในถ้วยกระดาษที่ยั่งยืนสำหรับนำกลับบ้าน และสามารถป้องกันไม่ให้ปากถ้วยเสียรูประหว่างการขนส่งได้อย่างมีประสิทธิภาพ

นวัตกรรมอีกอย่างหนึ่งคือปากถ้วย-พับขอบกว้าง-ออกไปด้านนอก การออกแบบนี้ไม่เพียงแต่ช่วยเพิ่มความแข็งแรงของขอบถ้วย แต่ยังให้การรองรับการวางซ้อนที่มั่นคงยิ่งขึ้นอีกด้วย เมื่อวางซ้อนกัน ขอบที่กว้างขึ้นของถ้วยกระดาษด้านล่างจะช่วยให้ถ้วยกระดาษด้านบนรองรับได้กว้างและมั่นคงยิ่งขึ้น ช่วยลดความเสี่ยงในการพลิกคว่ำ

ข้อควรพิจารณาอื่นๆ สำหรับการออกแบบขอบ ได้แก่ ประสิทธิภาพการปิดผนึก เนื่องจากถ้วยกระดาษที่ยั่งยืนบางใบจำเป็นต้องใช้กับฝาปิด และรูปร่างของขอบส่งผลโดยตรงต่อการปิดผนึก ความสบายในการดื่ม เนื่องจากรูปร่างและพื้นผิวของขอบล้อส่งผลต่อประสบการณ์ของผู้ใช้ และความสามารถในการพิมพ์ เนื่องจากบริเวณขอบมักจะใช้สำหรับโลโก้แบรนด์และต้องใช้พื้นผิวเรียบ

5.4 การออกแบบโครงสร้างที่ครอบคลุมเพื่อป้องกันการเสียรูป

การออกแบบถ้วยกระดาษสมัยใหม่เพื่อป้องกันการเสียรูปมักใช้เทคโนโลยีต่างๆ ผสมผสานกัน

การออกแบบโครงสร้างลูกฟูกเป็นวิธีการที่มีประสิทธิภาพ ลอนรูปทรงวงแหวน-ถูกกดลงที่ส่วนตรงกลางของตัวถ้วย โดยมีความสูง 2-3 มม. และระยะห่าง 10-15 มม. เพื่อเพิ่มความแข็งแกร่งในแนวรัศมีเพื่อต้านทานการบีบอัดจากภายนอก ถ้วยเครื่องดื่มร้อนของร้านสะดวกซื้อมักมีลอน 3-4 เส้น

การออกแบบซี่โครงตามแนวแกนเป็นอีกวิธีหนึ่งที่. 4-6 ซี่โครงถูกกดไปตามความยาวของตัวถ้วย โดยมีความลึก 1-1.5 มม. ซึ่งสร้างโครงสร้างทางกลคล้ายปริซึมที่ช่วยเพิ่มความแข็งแรงของแรงอัดในแนวตั้ง ซี่โครงกระจายแรงกดจากด้านบน ป้องกันไม่ให้ตัวถ้วยยุบได้อย่างมีประสิทธิภาพ

ผลิตภัณฑ์ระดับสูง-บางรายการใช้โครงสร้างคอมโพสิตหลาย-ชั้น ตัวอย่างเช่น ชามกระดาษที่ทนทานต่อการเปลี่ยนรูป-ความแข็งแรงสูง-ประกอบด้วยกระบอกกระดาษด้านนอกและกระบอกกระดาษด้านในทรงกรวย ซึ่งทำให้เกิดช่องด้านในระหว่างพวกมัน มีการติดตั้งแผ่นกระดาษแข็งรองรับสามเหลี่ยมหกชิ้นในช่องด้านในโดยกระจายเท่า ๆ กันตามเส้นรอบวง การออกแบบโครงสร้างที่ซับซ้อนนี้ให้ประสิทธิภาพการรับแรงอัดที่ดีเยี่ยม

การออกแบบที่ครอบคลุมยังรวมถึง: การเพิ่มประสิทธิภาพการผสมผสานวัสดุ การใช้วัสดุที่มีคุณสมบัติแตกต่างกันในส่วนต่างๆ นวัตกรรมด้านกระบวนการ เช่น การบำบัดด้วยความร้อนเพื่อปรับปรุงความแข็งแกร่งโดยรวม และการบูรณาการการทำงาน โดยบูรณาการฟังก์ชันต่างๆ เช่น ฉนวนกันความร้อน สารกันลื่น- และการตกแต่งในการออกแบบโครงสร้าง

วี. สรุป

ด้วยการวิเคราะห์ที่ครอบคลุมเกี่ยวกับกลไกการเปลี่ยนรูปของถ้วยกระดาษที่ยั่งยืนในสถานการณ์การใช้งานที่แตกต่างกัน เราสามารถสรุปหลักได้ดังต่อไปนี้:

• การเสียรูปในสถานการณ์เครื่องดื่มร้อนส่วนใหญ่เกิดจากความเครียดจากความร้อน วัสดุอ่อนตัว และความแตกต่างของแรงดันภายในและภายนอก ตัวคัพยุบตัว ก้นโป่ง และขอบล้อผิดรูปเป็นปรากฏการณ์ที่พบบ่อยที่สุด
• กลไกการเสียรูปในสถานการณ์เครื่องดื่มเย็นมีความแตกต่างกันอย่างชัดเจน โดยส่วนใหญ่เกิดจากความแตกต่างของแรงดันและการควบแน่นของไอน้ำ ซึ่งนำไปสู่การเยื้องของถ้วย
• ปัจจัยด้านเวลา รวมถึงการเคลื่อนตัวของความชื้นและการผ่อนคลายความเครียด ส่งผลให้ประสิทธิภาพของถ้วยกระดาษลดลงอย่างค่อยเป็นค่อยไปตลอดระยะเวลาการใช้งานที่ยาวนาน
• การออกแบบโครงสร้างมีบทบาทสำคัญในการควบคุมการเสียรูป - ความเรียวที่เหมาะสม โครงสร้างด้านล่างเสริมความแข็งแรง และการออกแบบขอบล้อที่ได้รับการปรับปรุงจะช่วยเพิ่มความต้านทานการเสียรูปได้อย่างมาก

ถ้วยกระดาษที่ยั่งยืนแบบธรรมดาสามารถยุบลงได้ 1.2 ซม. ในน้ำร้อน 90 องศาหลังจากผ่านไป 5 นาที ในขณะที่ถ้วยกระดาษที่ยั่งยืนที่ออกแบบให้มีคุณภาพสูง-สามารถจำกัดการเสียรูปได้ภายใน 0.3 มม. ซึ่งแสดงให้เห็นถึงผลกระทบที่สำคัญของวิศวกรรมที่รอบคอบและการเลือกใช้วัสดุ
